一慢逾、產品概述：
CHL菇篡，CHLK和CHLF（T）輕型臥式多級離心泵采用了免修機械密封驱偿。泵的過流部件均采用不銹鋼材料（304或316）制成宽用，具有低噪音，耐輕腐蝕升院，外形美觀、體積小春庇、重量輕匠借、使用壽命長等特點。
二猜逮、應用范圍:
CHL胆快，CHLK和CHLF（T）型泵主要用于家庭型中央空調循環及工業上液體的傳輸。如脫礦物質水照菱、軟水烁焙、凈化系統、輕油等的循環和增壓耕赘。
1）小型中央空調循環
2）冷卻系統
3）工業清洗
4）水處理（水的凈化）
5）水產養殖
6）施肥/計量系統
7）環境應用
三骄蝇、工作條件:
稀薄、干凈操骡、不凝九火、不爆炸、不含固體顆敛嵴校或纖維的液體岔激。
液體溫度： 常溫型－15℃至+70℃
熱水型+70℃至+110℃
最大環境溫度：+40℃
最大運作壓力：10巴
最大進口壓力受最大運作壓力限制
介質酸堿性：PH4~9
四、電機:
電機為全封閉是掰，風冷式二極電機
防護等級：IP55
絕緣等級：F
標準電壓虑鼎，
50Hz：
1×220-240V
3×220-240V
380-415V

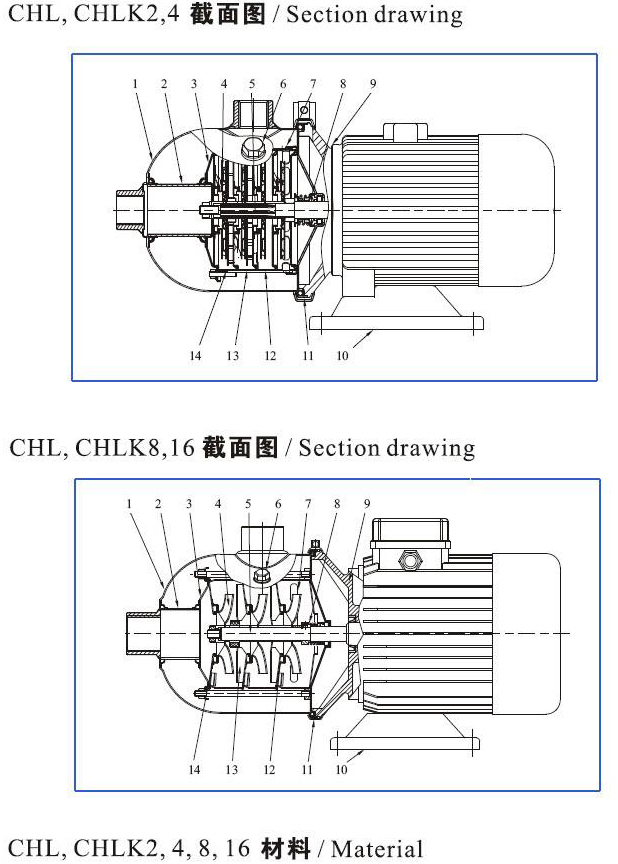

五、結構圖:
| 序號/NO. |
名稱/Name |
材料 |
| 1 |
進出水段/Inlet and outlet section |
不銹鋼/Stainless steel |
| 2 |
連接管/Connection pipe |
不銹鋼/Stainless steel |
| 3 |
壓板/Clamp plate |
不銹鋼/Stainless steel |
| 4 |
葉輪/Impeller |
不銹鋼/Stainless steel |
| 5 |
軸/Shaft |
不銹鋼/Stainless steel |
| 6 |
堵頭/Gag |
不銹鋼/Stainless steel |
| 7 |
出水導葉/Water-out guide vane |
不銹鋼/Stainless steel |
| 8 |
機械密封/Mechanical seal |
|
| 9 |
電機端蓋/Motor end cover |
鋁合金/Aluminum alloy |
| 10 |
底座/ Base frame |
鑄鐵/Castiron |
| 11 |
快速接頭/Quick joint |
不銹鋼/Stainless steel |
| 12 |
導葉/Guide vane |
不銹鋼/Stainless steel |
| 13 |
支撐導葉/Support guide vane |
不銹鋼/Stainless steel |
| 14 |
導流器/Inducer |
不銹鋼/Stainless steel |
六键痛、型號含義:
CHL 4 — 30
| | |
| | |______ 級數×10
| |
| |____________ 額定流量m3/h
|
|____________________ 輕型臥式多級離心泵(過流部件不銹鋼304或316)
CHL K 4 — 30
| | | |
| | | |______ 級數×10
| | |
| | |____________ 額定流量m3/h
| |
| |_______________ 不銹鋼空調專用泵
|
|____________________ 輕型臥式多級離心泵(過流部件不銹鋼304或316)
|
